Xây dựng một sân cầu lông đạt chuẩn không chỉ đòi hỏi kỹ thuật thi công mà còn cần sự tuân thủ nghiêm ngặt các quy định về kích thước và thiết kế. Bản vẽ thiết kế sân cầu lông chuẩn là yếu tố then chốt đảm bảo mọi yếu tố từ phạm vi thi đấu đến an toàn cho vận động viên đều được tối ưu hóa, mang đến trải nghiệm thi đấu chuyên nghiệp và lành mạnh. Bài viết này sẽ cung cấp một hướng dẫn chi tiết, từ việc nắm vững các thông số kỹ thuật theo quy định quốc tế đến quy trình vẽ bản vẽ và những lưu ý quan trọng khi thiết kế, giúp bạn có cái nhìn toàn diện nhất.
Trong phần nội dung chính, chúng ta sẽ lần lượt đi sâu vào kích thước chuẩn của sân cầu lông theo quy định quốc tế, từ đó hướng dẫn chi tiết cách vẽ một bản vẽ sân cầu lông hoàn chỉnh. Tiếp theo, bài viết sẽ phân tích những yếu tố kỹ thuật và phi kỹ thuật cần cân nhắc để đảm bảo sân cầu lông của bạn không chỉ đạt chuẩn mà còn đáp ứng tốt nhất nhu cầu sử dụng. Phần nội dung bổ sung sẽ làm rõ hơn các loại bản vẽ phổ biến, tầm quan trọng của bản vẽ chuẩn, quy định về giao nhận cầu và những tiêu chí khi lựa chọn dịch vụ thiết kế.

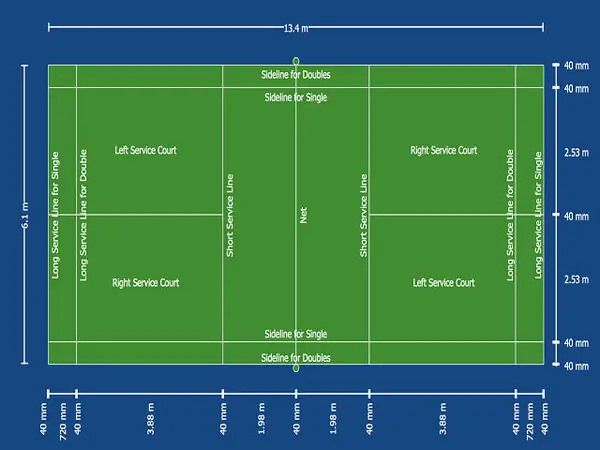

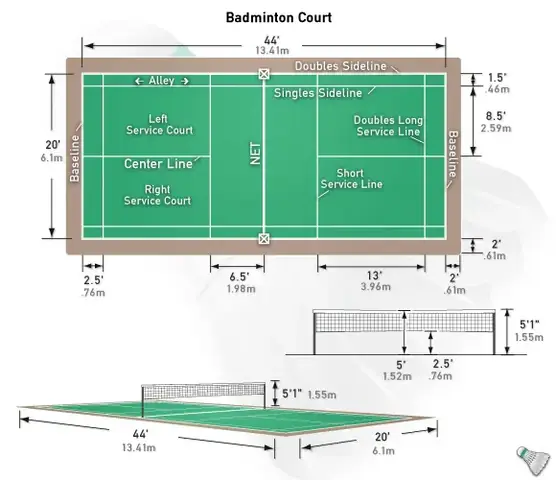

Kích Thước Chuẩn Của Sân Cầu Lông Theo Quy Định Quốc Tế
Việc nắm vững kích thước chuẩn là bước đầu tiên và quan trọng nhất để thiết kế một sân cầu lông đạt chuẩn thi đấu. Theo quy định của Liên đoàn Cầu lông Thế giới (BWF), mỗi sân cầu lông có những thông số cụ thể về chiều dài, chiều rộng và diện tích, đồng thời phân biệt rõ ràng giữa sân đơn và sân đôi. Ngoài ra, các đường kẻ trên sân cũng có vai trò quan trọng, xác định phạm vi thi đấu và giao cầu, do đó cần được đo đạc và bố trí chính xác.
Kích Thước Tổng Thể Sân Cầu Lông
Một sân cầu lông tiêu chuẩn có chiều dài là 13.40 mét và chiều rộng là 6.10 mét. Tuy nhiên, diện tích này được chia cho hai loại hình thi đấu riêng biệt là đơn và đôi, dẫn đến sự khác biệt về vạch kẻ biên và vạch giao cầu.
- Chiều dài: 13.40 mét áp dụng cho cả sân đơn và sân đôi.
- Chiều rộng:
- Sân đôi: 6.10 mét.
- Sân đơn: 5.18 mét (phần còn lại của chiều rộng 6.10m được phân bổ cho hành lang hai bên).
- Diện tích tổng: Khoảng 81.74 mét vuông cho sân đôi và 70.75 mét vuông cho sân đơn.
Phân Biệt Kích Thước Sân Đơn và Sân Đôi
Sự khác biệt lớn nhất giữa sân đơn và sân đôi nằm ở vạch kẻ biên dọc và vạch giao cầu cuối sân.
Có thể bạn quan tâm: Bản Vẽ Sân Cầu Lông: Hướng Dẫn Chi Tiết Kích Thước & Cách Vẽ Chuẩn Quốc Tế
- Vạch biên dọc (Sideline):
- Sân đôi: Sử dụng vạch biên ngoài cùng của chiều rộng 6.10 mét.
- Sân đơn: Sử dụng vạch biên thứ hai tính từ ngoài vào, cách vạch biên ngoài cùng 0.46 mét về mỗi bên, tạo thành chiều rộng 5.18 mét.
- Vạch giao cầu cuối sân (Long service line):
- Sân đôi: Vạch này nằm cách vạch biên ngang cuối sân 0.76 mét về phía trước.
- Sân đơn: Vạch này chính là vạch biên ngang cuối sân.
Mô Tả Kích Thước Các Đường Kẻ Quan Trọng Khác
Ngoài vạch biên dọc và vạch giao cầu cuối sân, các đường kẻ khác trên sân cầu lông cũng đóng vai trò quan trọng trong việc xác định phạm vi thi đấu và giao cầu.
- Đường trung tâm (Centre line): Kẻ dọc theo chiều rộng của sân, chia sân thành hai nửa bằng nhau. Đường này kéo dài từ vạch giao cầu ngắn đến vạch giao cầu cuối sân.
- Vạch giao cầu ngắn (Short service line): Kẻ ngang, song song với lưới, cách lưới 1.98 mét về phía trước. Đây là giới hạn gần nhất mà người giao cầu phải đưa cầu qua.
- Đường biên ngang cuối sân (Back boundary line): Đây là vạch cuối cùng của chiều dài sân (13.40 mét). Như đã đề cập, vị trí của nó khác nhau cho sân đơn và sân đôi liên quan đến vạch giao cầu cuối sân.
Thông Số Kỹ Thuật Lưới Cầu Lông và Cột Lưới
Lưới cầu lông là một yếu tố quan trọng, phân chia sân thi đấu và tạo nên thử thách cho người chơi.
- Chiều cao lưới: 1.524 mét tại điểm cao nhất ở giữa sân và 1.55 mét tại hai cột lưới.
- Vị trí cột lưới: Hai cột lưới được đặt bên ngoài đường biên dọc của sân đôi, cách đường biên dọc 0.46 mét.
Hướng Dẫn Vẽ Bản Vẽ Sân Cầu Lông Chi Tiết
Việc sở hữu một bản vẽ sân cầu lông chi tiết là điều kiện tiên quyết để đảm bảo quá trình thi công diễn ra chính xác, đúng tiêu chuẩn và mang lại hiệu quả cao nhất. Bản vẽ này không chỉ là một bản phác thảo mà còn là tài liệu kỹ thuật quan trọng, thể hiện rõ ràng từng thông số và vị trí các hạng mục.
Các Bước Cơ Bản Vẽ Bản Vẽ Sân Cầu Lông
Có thể bạn quan tâm: Bản Tin Cầu Lông Mới Nhất: Cập Nhật Tin Tức, Kết Quả Và Diễn Biến Nóng Hổi
Để tạo ra một bản vẽ sân cầu lông chuẩn, bạn cần thực hiện theo các bước có hệ thống, bắt đầu từ việc xác định các điểm mốc cơ bản.
- Xác định điểm gốc và đường thẳng cơ bản: Bắt đầu bằng việc vẽ một đường thẳng dài, đây sẽ là một trong những đường biên chính của sân.
- Dựng góc vuông và các đường biên dọc: Sử dụng dụng cụ đo góc vuông để tạo ra các góc 90 độ từ đường thẳng cơ bản, từ đó dựng các đường biên dọc theo đúng kích thước chiều dài (13.40m).
- Vẽ các đường kẻ ngang: Tiếp tục đo đạc và vẽ các đường kẻ ngang như đường giao cầu ngắn (1.98m từ lưới), đường giao cầu cuối sân (0.76m từ biên cuối sân cho sân đôi), và đường biên ngang cuối sân.
- Áp dụng các vạch phân chia sân đơn/đôi: Vẽ các vạch biên dọc phụ cho sân đơn (cách biên ngoài 0.46m) và đường trung tâm chia đôi sân.
- Xác định vị trí lưới và cột lưới: Đánh dấu vị trí đặt lưới và hai cột lưới theo đúng tiêu chuẩn.
Hướng Dẫn Vẽ Các Đường Kẻ Theo Kích Thước Tiêu Chuẩn
Khi vẽ các đường kẻ, việc tuân thủ kích thước tiêu chuẩn quốc tế là điều bắt buộc để đảm bảo tính công bằng và chuyên nghiệp.
- Độ dày của vạch kẻ: Các vạch kẻ trên sân cầu lông thường có độ dày từ 40mm (4cm).
- Độ chính xác đo đạc: Sử dụng thước đo laser hoặc thước dây chuyên dụng để đảm bảo độ chính xác tuyệt đối. Sai số nhỏ cũng có thể ảnh hưởng đến phạm vi thi đấu.
- Vạch sân đơn và sân đôi: Cần chú ý vẽ rõ ràng vạch biên dọc ngoài cùng cho sân đôi và vạch biên dọc thứ hai cho sân đơn. Lưới cầu lông sẽ được đặt đúng vị trí chia đôi chiều rộng của sân đôi.
Lưu Ý Về Vật Liệu và Phương Pháp Kẻ Vạch
Việc lựa chọn vật liệu và phương pháp thi công đóng vai trò quan trọng trong việc đảm bảo độ bền và tính thẩm mỹ cho sân cầu lông.
- Vật liệu sơn kẻ vạch: Nên sử dụng loại sơn chuyên dụng cho sân thể thao, có độ bám dính cao, chịu mài mòn tốt và chống trơn trượt. Các loại sơn gốc nước acrylic hoặc sơn polyurethane là lựa chọn phổ biến.
- Phương pháp thi công: Có thể sử dụng máy phun sơn tự động để đảm bảo độ thẳng và đều của vạch kẻ. Đối với các sân nhỏ hoặc sửa chữa, có thể dùng cọ lăn hoặc băng keo chuyên dụng kết hợp với sơn.
- Độ tương phản màu sắc: Màu sắc vạch kẻ cần có độ tương phản cao với màu nền của sân để dễ nhận biết, thường là màu trắng hoặc vàng.
Các Yếu Tố Cần Có Trong Bản Vẽ Thiết Kế Sân Cầu Lông Hoàn Chỉnh
Một bản vẽ thiết kế sân cầu lông hoàn chỉnh không chỉ đơn thuần là các đường kẻ, mà còn bao gồm nhiều thông tin kỹ thuật quan trọng khác.
Có thể bạn quan tâm: Bản Tin Cầu Lông Facebook: Cập Nhật Tin Tức Mới Nhất & Cộng Đồng Đam Mê
- Tỷ lệ bản vẽ: Luôn ghi rõ tỷ lệ của bản vẽ để người đọc dễ dàng hình dung kích thước thực tế.
- Kích thước chi tiết: Ghi đầy đủ và chính xác tất cả các kích thước theo tiêu chuẩn quốc tế.
- Vị trí các thành phần: Xác định rõ vị trí của lưới, cột lưới, và các đường kẻ.
- Thông số kỹ thuật bề mặt sân: Nếu có, cần ghi rõ loại vật liệu bề mặt, độ phẳng, và khả năng thoát nước.
- Hệ thống chiếu sáng: Bản vẽ có thể bao gồm sơ đồ bố trí đèn chiếu sáng, đảm bảo cường độ ánh sáng đồng đều.
- Khu vực an toàn xung quanh sân: Xác định khoảng không gian trống cần thiết xung quanh sân để đảm bảo an toàn cho người chơi.
- Ký hiệu và ghi chú: Sử dụng ký hiệu rõ ràng và thêm các ghi chú cần thiết để làm rõ các thông tin.
Yếu Tố Quan Trọng Cần Lưu Ý Khi Thiết Kế Sân Cầu Lông
Việc thiết kế một sân cầu lông không chỉ dừng lại ở việc vẽ bản vẽ đúng kích thước, mà còn đòi hỏi sự cân nhắc kỹ lưỡng về nhiều yếu tố khác để tối ưu hóa trải nghiệm thi đấu, đảm bảo an toàn và nâng cao tuổi thọ công trình.
Tầm Quan Trọng Của Việc Tuân Thủ Bản Vẽ Thiết Kế Chuẩn
Tuân thủ bản vẽ thiết kế chuẩn là yếu tố then chốt để đảm bảo chất lượng thi đấu và an toàn cho người chơi. Một sân cầu lông được xây dựng đúng quy cách sẽ tạo ra môi trường thi đấu công bằng, nơi mọi vận động viên đều có cơ hội như nhau, không bị ảnh hưởng bởi các yếu tố sân bãi. Đồng thời, việc đảm bảo khoảng không gian an toàn, bề mặt sân phù hợp và hệ thống chiếu sáng đủ tiêu chuẩn sẽ giảm thiểu tối đa nguy cơ chấn thương, mang lại sự yên tâm cho người chơi ở mọi cấp độ.
Các Yếu Tố Kỹ Thuật Khác Cần Quan Tâm
Bên cạnh các kích thước cơ bản, một số yếu tố kỹ thuật khác cũng đóng vai trò quan trọng trong việc hình thành một sân cầu lông chất lượng cao.
- Chất liệu bề mặt sân: Lựa chọn vật liệu bề mặt sân phù hợp là cực kỳ quan trọng. Các loại sàn gỗ chuyên dụng, cao su tổng hợp (như PU, PVC) hoặc thậm chí bê tông được xử lý bề mặt đều có những ưu và nhược điểm riêng về độ đàn hồi, chống trơn trượt, khả năng hấp thụ chấn động và chi phí. Bề mặt cần có độ bám tốt để vận động viên có thể di chuyển linh hoạt mà không sợ trượt ngã.
- Hệ thống chiếu sáng: Ánh sáng đóng vai trò thiết yếu trong cầu lông. Đèn chiếu sáng cần được bố trí đều khắp sân, đảm bảo cường độ đủ mạnh (thường từ 300-750 lux tùy theo cấp độ thi đấu) và không gây chói mắt, lóa sáng cho người chơi. Việc lắp đặt đèn ở vị trí phù hợp, tránh bóng đổ xuống sân cũng rất quan trọng.
- Khoảng không gian an toàn xung quanh sân: Theo quy định, cần có một khoảng không gian trống đủ rộng xung quanh các đường biên cuối sân và biên dọc. Thông thường, khoảng cách tối thiểu từ đường biên cuối sân đến tường hoặc vật cản là 3 mét, và từ đường biên dọc là 2 mét. Khoảng không gian này giúp người chơi có thể di chuyển thoải mái, thực hiện các pha cứu cầu khó và giảm thiểu va chạm ngoài ý muốn.
Cách Bố Trí Các Tiện Ích Phụ Trợ
Có thể bạn quan tâm: Bước Đệm Trong Cầu Lông: Kỹ Thuật Di Chuyển Nâng Cao Hiệu Suất Đánh Cầu
Bố trí hợp lý các tiện ích phụ trợ sẽ nâng cao trải nghiệm tổng thể cho cả người chơi và khán giả.
- Khu vực khán giả: Nếu có khán đài, cần đảm bảo vị trí ngồi của khán giả không ảnh hưởng đến tầm nhìn hoặc an toàn của người chơi. Lối đi ra vào khán đài cần rõ ràng và an toàn.
- Lối đi: Thiết kế các lối đi rộng rãi, dễ dàng di chuyển từ khu vực thay đồ, nhà vệ sinh ra sân và ngược lại. Các lối đi này cũng cần đảm bảo không gây cản trở tầm nhìn của trọng tài hoặc người xem.
- Khu vực khởi động/nghỉ ngơi: Bố trí một không gian hợp lý cho vận động viên thực hiện các bài khởi động trước trận đấu hoặc nghỉ ngơi giữa các hiệp. Khu vực này nên có ghế ngồi hoặc thảm tập.
- Khu vực kỹ thuật: Bao gồm bàn trọng tài, khu vực thay người, và có thể là khu vực đặt bảng điểm điện tử. Các khu vực này cần được bố trí hợp lý để phục vụ tốt nhất cho công tác điều hành trận đấu.
Các Loại Bản Vẽ Thiết Kế Sân Cầu Lông Phổ Biến
Trong lĩnh vực thiết kế và thi công sân cầu lông, có nhiều loại bản vẽ khác nhau, mỗi loại phục vụ một mục đích và đối tượng sử dụng riêng biệt. Hiểu rõ các loại bản vẽ này giúp bạn lựa chọn và sử dụng chúng một cách hiệu quả nhất.
Bản Vẽ Sân Cầu Lông Định Dạng CAD
Bản vẽ ở định dạng CAD (Computer-Aided Design) là loại bản vẽ kỹ thuật chuyên nghiệp, được tạo ra bằng phần mềm máy tính. Đây là định dạng được sử dụng phổ biến nhất trong các dự án xây dựng quy mô lớn.
- File CAD nhà thi đấu cầu lông: Bao gồm toàn bộ bản vẽ chi tiết của công trình, từ kiến trúc, kết cấu, hệ thống điện, nước, chiếu sáng, cho đến vị trí lắp đặt sân cầu lông. Bản vẽ này cung cấp cái nhìn tổng thể và chi tiết về mọi khía cạnh của nhà thi đấu.
- Bản vẽ kiến trúc kết cấu nhà thi đấu: Tập trung vào các yếu tố cấu trúc của tòa nhà, bao gồm móng, cột, dầm, sàn, mái, và các chi tiết liên quan đến độ bền vững của công trình.
- Lợi ích khi sử dụng bản vẽ CAD:
- Độ chính xác cao: Các phần mềm CAD cho phép tạo ra bản vẽ với độ chính xác tuyệt đối về kích thước và hình dạng.
- Dễ dàng chỉnh sửa: Có thể dễ dàng sửa đổi, cập nhật bản vẽ mà không làm ảnh hưởng đến các phần khác.
- Tích hợp thông tin: Cho phép tích hợp nhiều lớp thông tin khác nhau (kiến trúc, kết cấu, MEP) vào cùng một bản vẽ.
- Tiêu chuẩn hóa: Giúp tuân thủ các tiêu chuẩn kỹ thuật và quy định của ngành xây dựng.
- Hỗ trợ thi công: Cung cấp thông tin chi tiết cho đội ngũ thi công, giảm thiểu sai sót.
Bản Vẽ Sơ Đồ Sân Cầu Lông Đơn Giản
Bản vẽ sơ đồ sân cầu lông đơn giản thường là các bản vẽ 2D hoặc 3D phác thảo, không quá chi tiết về mặt kỹ thuật nhưng đủ để minh họa bố cục và kích thước cơ bản của sân.
- Mục đích sử dụng: Loại bản vẽ này thường dùng cho mục đích tham khảo, trình bày ý tưởng ban đầu, hoặc cho các dự án thi công cơ bản không yêu cầu quá nhiều chi tiết kỹ thuật phức tạp.
- Ưu điểm: Dễ hiểu, nhanh chóng tạo ra, phù hợp cho việc trao đổi thông tin ban đầu.
- Hạn chế: Không cung cấp đủ thông tin chi tiết cho việc thi công chuyên nghiệp, có thể dẫn đến sai sót nếu chỉ dựa vào loại bản vẽ này.
Tầm Quan Trọng Của Bản Vẽ Sân Cầu Lông Chuẩn
Việc sở hữu một bản vẽ sân cầu lông chuẩn không chỉ là yêu cầu mà còn mang lại nhiều lợi ích thiết thực trong suốt quá trình xây dựng và sử dụng sân.
- Đảm bảo chất lượng xây dựng: Bản vẽ chi tiết cung cấp thông tin chính xác về kích thước, vật liệu, và yêu cầu kỹ thuật, giúp đội ngũ thi công xây dựng sân đúng theo tiêu chuẩn quốc tế. Điều này đảm bảo sân có chất lượng tốt, bền vững và đáp ứng yêu cầu thi đấu.
- Tiết kiệm chi phí và thời gian: Khi có bản vẽ rõ ràng, quá trình thi công sẽ diễn ra suôn sẻ, tránh được các sai sót, phải làm lại hoặc điều chỉnh tốn kém. Việc này giúp tiết kiệm đáng kể thời gian và nguồn lực.
- Cơ sở cho việc bảo trì và nâng cấp: Bản vẽ là tài liệu quan trọng để theo dõi, kiểm tra và bảo trì sân định kỳ. Trong trường hợp cần nâng cấp hoặc sửa chữa, bản vẽ sẽ cung cấp thông tin cần thiết để lên kế hoạch và thực hiện hiệu quả.
- Minh bạch trong hợp đồng thi công: Bản vẽ chi tiết là một phần quan trọng của hợp đồng thi công, giúp làm rõ phạm vi công việc, yêu cầu kỹ thuật, và là cơ sở để đánh giá, nghiệm thu công trình.
Phạm Vi Giao Nhận Cầu Theo Sơ Đồ Sân Tiêu Chuẩn
Hiểu rõ sơ đồ sân tiêu chuẩn là yếu tố then chốt để người chơi thực hiện các pha giao cầu và nhận cầu đúng luật, đảm bảo tính công bằng trong trận đấu. Quy định về phạm vi giao cầu và nhận cầu khác nhau giữa đánh đơn và đánh đôi.
- Đánh đơn:
- Giao cầu: Người giao cầu phải đứng trong ô giao cầu bên phải (hoặc trái tùy thuộc vào điểm số) và giao cầu qua phần sân chéo đối diện, vượt qua vạch giao cầu ngắn và phải rơi vào ô giao cầu đối diện.
- Nhận cầu: Người nhận cầu phải đứng ở ô giao cầu chéo đối diện.
- Đánh đôi:
- Giao cầu: Người giao cầu phải đứng trong ô giao cầu và giao cầu sang ô giao cầu chéo đối diện, vượt qua vạch giao cầu ngắn. Tuy nhiên, vạch biên dọc sử dụng là vạch biên ngoài cùng của sân đôi.
- Nhận cầu: Người nhận cầu đứng chéo với người giao cầu. Sau khi giao cầu, cầu có thể rơi vào bất kỳ khu vực nào bên trong sân đôi.
- Luân phiên vị trí: Trong đánh đôi, hai đồng đội sẽ luân phiên nhau thực hiện pha giao cầu. Sau mỗi lần thắng điểm của đội mình, người giao cầu sẽ đổi ô giao cầu.
Những Lưu Ý Khi Lựa Chọn Dịch Vụ Thiết Kế Sân Cầu Lông
Việc lựa chọn đúng đơn vị cung cấp dịch vụ thiết kế và thi công sân cầu lông sẽ ảnh hưởng lớn đến chất lượng và chi phí của công trình.
- Tiêu chí đánh giá đơn vị uy tín:
- Kinh nghiệm và uy tín: Tìm hiểu về các dự án đã thực hiện, thời gian hoạt động trong lĩnh vực.
- Năng lực chuyên môn: Đội ngũ kiến trúc sư, kỹ sư có trình độ, am hiểu về tiêu chuẩn cầu lông.
- Hồ sơ năng lực: Kiểm tra các chứng chỉ, giấy phép hành nghề, và các dự án mẫu.
- Phản hồi từ khách hàng cũ: Tham khảo ý kiến của những người đã từng sử dụng dịch vụ.
- Chế độ bảo hành, bảo trì: Chính sách hậu mãi rõ ràng.
- Tầm quan trọng của việc hiểu rõ bản vẽ: Khách hàng cần có khả năng đọc hiểu và trao đổi về bản vẽ với nhà thầu. Điều này giúp đảm bảo rằng những mong muốn của bạn được truyền đạt chính xác, phát hiện sớm các vấn đề tiềm ẩn và có thể đưa ra những điều chỉnh cần thiết trước khi thi công. Việc này cũng giúp bạn giám sát quá trình thi công dễ dàng hơn và đảm bảo công trình hoàn thành đúng theo yêu cầu.
